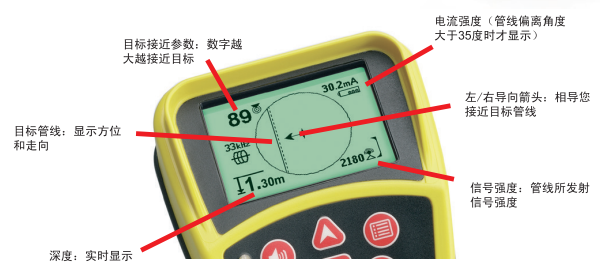

里奇SRM-ZT10管线定位仪，采用新专利技术的全向天线，可通过图形化管线显示及导向箭头等信息，实现快速精确定位，满足高端用户的需求，主要应用于管线定位，也可定位信号发生器。

里奇SRM-ZT10管线定位仪针对不同材质管线有不同的使用探测方法

一． 金属管道

日常工作生活中接触的金属管道很多，有供水水管、排水水管、燃气管等等。针对金属管道，SRM-ZT10定位仪可以采用有源探测的方式来进行探测。金属管道可以导电，通过ST-510信号发射机给被探测管道加载一个固定频率信号，再用SRM-ZT10来搜索这个频率的信号，最终找到目标信号管线。

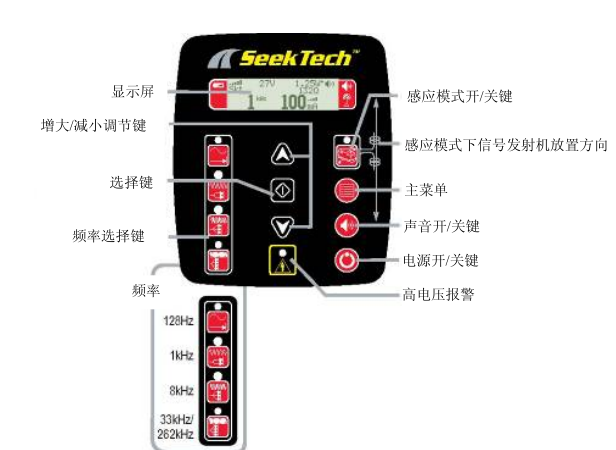

（一）ST-510发射机上的固定频率

ST-510信号发射机上有5个固定频率可供选择：

128Hz 、1KHz 我们称之为低频信号，特点是：传输距离远，但信号不强。

8KHz、33KHz 我们称之为高频信号，特点是：相对传输距离短，但短距离内信号强。

在了解了频率情况后，我们就可以根据自己现场的情况来选择频率使用。或者我们在探测过程中也可以切换频率使用来确认干扰。

不仅是频率的选择，信号的发射感应也很重要。金属管的探测我们一般用的是有源探测方法。

（二）有源探测

方法一：直连法，将发射机一端与被测管道相连，另一端接地的，输出的信号又好又稳定。

方法二：感应法，将发射机放在被测金属管上方，打开发射按钮，让内置线圈隔空发射信号感应地下管线。你也可以探测到目标管线。当然这时，发射机与接收机最少要间距4米。

方法三：夹钳法，把感应夹钳插入电池仓上方的插孔，夹钳夹入所要探测的目标管线上。打开信号发射机，确保信号发射机和接收机的频率一样。

二． 线缆

SRM-ZT10管线定位仪对线缆的定位查找非常的专业，这个专业源于定位仪的全向天线专利，图形化显示。

我们在日常所遇见的线缆种类繁多，有低压电缆、高压电缆、超高压电缆、光纤线、信号线等等。这些线缆在通电的情况下，自身会产生一个电磁场。SRM-ZT10定位仪管线定位仪可以轻易的查找到这个磁场的频率，从而找到需要探测的线缆。

在探测这些线缆时我们通常会使用一种叫无源探测的方法，只使用SRM-ZT10信号接收机，就可以进行探测定位。如果我们需要探测的线缆是未通电的/断电的，那我们还是需要采用有源探测，使用信号发射机与信号夹钳来对线缆固定频率的发射。

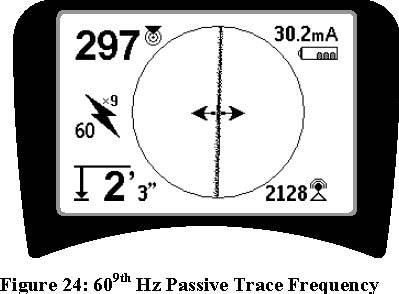

（一）无源探测

我们来看看无源法探测：

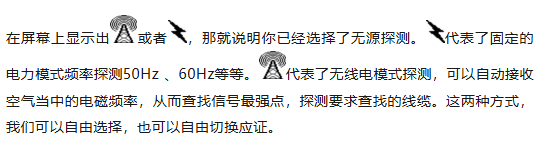

只要按动SRM-ZT10操作面板上的设置键

三． 非金属管道

非金属管道的探测，我们一般只有采用发射探头探测的方法。就是将小型的信号发生器放入到被测管道中，再利用SRM-ZT10信号接收机来进行查找。因为非金属管道自身不会产生电磁场；同时也不具备导电能力，无法加载。

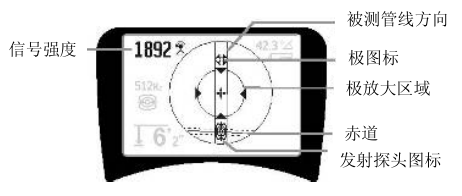

（一）发射探头探测

不同的工况环境会有不同的操作方式，需要根据现场情况进行调整、切换、印证。从而达到精确定位的要求。
